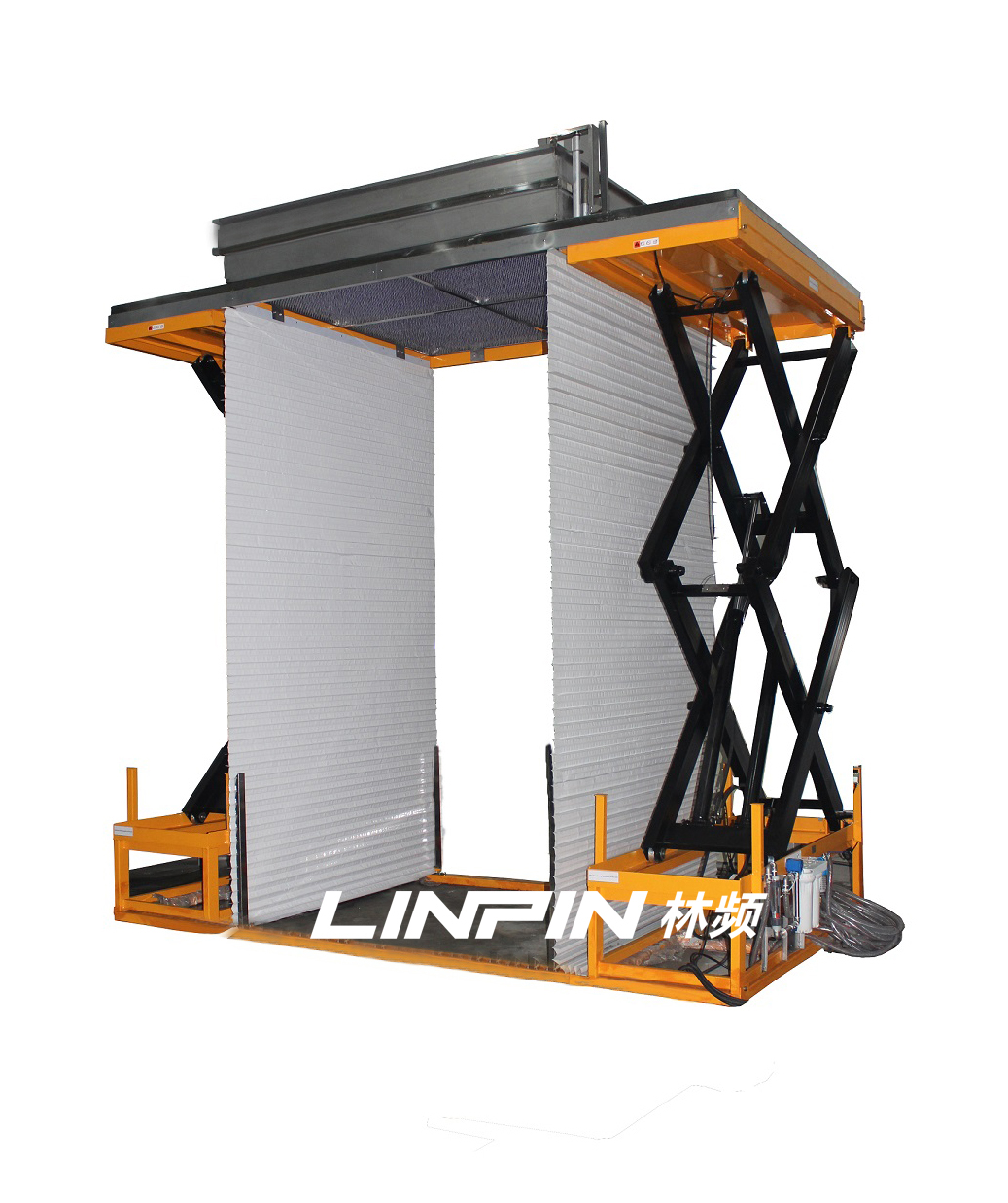

水箱尺寸(D*W*H)：1850mmx1850mmx250mm

水箱可調整的刻度：至少需要1.5m

水源：自來水

水箱后面有一個進水口，一個出水口，分別連接一個3/8”的管子

滴水試驗設備按：MIL-STD-810 method 506.5 Procedure測試標準生產

程序

所有試驗裝置應能提供大于280L/m2/h(7gal/ft2/hr)的滴水量，水從水分配器中滴出，但不能滴聚成水流。分配器上有以20~25.4mm間隔點陣分布的滴孔(取決于所用水分配器)。圖二和圖一出了可能的水分配器設計圖。與圖二所示的配置相比，優先推薦圖一所示的配置，這是由于它的構造和維護較簡單、成本較低且試驗的重現性較好。聚乙烯套管可任選，但它要確保水滴的尺寸最大，采用的滴落高度應確保水滴的最終速度(~9m/s)。采用的水分配器應有足夠大的面積，以覆蓋試件的整個上表面。雨水中可加入水溶性染料可幫助定位和分析誰的滲漏。

臨試驗前，檢查流量并確保只有分散的(或散開的)水滴從水分配器中滴出。

滴雨

步驟1 按照第一部分5.8條要求將試件按其工作技術狀態裝入試驗箱內，并裝好所有的鏈接器和配合件，確保時間和水溫差不小于10℃。必要時，即可升高試件溫度也可降低水溫，以達到2.3.7條規定的溫差，臨試驗前試件恢復到正常工作技術狀態。

步驟2 在試件工作時，使試件以均勻速度承受規定高度(不少于1m*(3ft))的降雨15mm。該高度是從試件的正面上部測量的，或其它規定的位置測量的(見圖一或圖二)。試驗期間所用試驗裝置應能保證試件所有上表面同時受到水滴作用。帶有玻璃蓋儀表的試件。應傾斜45o角，刻度朝上。

步驟3 15min暴露結束時，從試驗箱中取出試件，并卸下足夠的面板或蓋板，以便看清內部。

步驟4 目視檢查試件滲水跡象。

步驟5 對試件內部的任何游離水進行測量并記錄結果。

步驟6 按試驗方案中規定對時間進行工作檢查，并記錄結果。

圖一

圖二
