| 林頻股份與您一同了解試驗箱ST300控制器（下） |
|
| 時間：2012/11/17 8:27:16 |
| |
在林頻股份與您一同了解試驗箱ST300控制器（上）一文中我們了解到了它的工作原理及相關使用性能，簡述了模擬部分、顯示器及鍵盤描述、外部輸入/輸出、通迅接口與環境條件，這一節我們接著往下看：
外形尺寸： 194 mm (寬) X 98 mm(高) X 155 mm(深)。
開孔尺寸： 187(-0.0～1.0) mm X 93(-0.0～1.0) mm。
安裝步驟：
1、開箱檢查
打開包裝箱，按隨機附帶的裝箱清單查看部件是否完整。若有缺件或部件損
壞，請速與本公司聯系，以便得到妥善處理。
確信各部件完好無損后將儀表從包裝箱中取出，然后進行安裝和接線。
2、安裝
根據第一章中的尺寸要求在控制柜上開一矩形孔。
拆下固定左右插板的二個螺絲，并取下左右插板。
將儀表從控制柜外面的開口處插入。
從儀表后面重新裝上左右插板，并上緊二個螺絲。
3、電氣連接
先連接傳感器接口、連接串行接口、再是輸入/輸出接口、輸入/輸出信號、模擬量輸出選件、PCB板上的跨接器、
4、設定和校正（詳見相關說明書）
5、操作
顯示：
ST300 儀表有一個6 位段碼型真空熒光顯示器，ST300 儀表可顯示重量數據、操作提示信息及錯誤代碼。

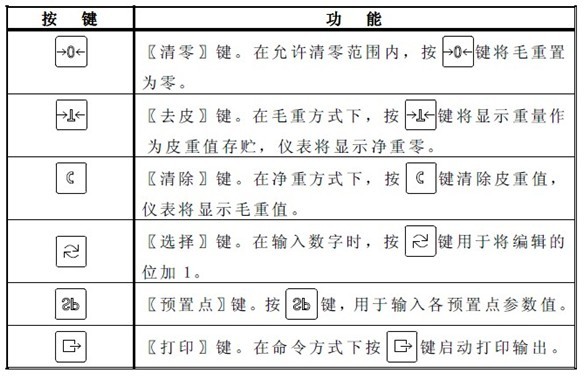

鍵盤功能定義如下：
|
|
| |
 |
